Σύστημα πυρόσβεσης διοξειδίου του άνθρακα σωληνώσεων υψηλής πίεσης

Ι. Ορισμός και ταξινόμηση
1. Ορισμός
The high-pressure pipeline CO₂ fire extinguishing system is a gas fire extinguishing system that uses high-pressure stored carbon dioxide as the fire extinguishing medium and discharges fire extinguishing agents to the protected area or protected objects through a fixed pipeline networkΤο κύριο χαρακτηριστικό του είναι ότι το διοξείδιο του άνθρακα αποθηκεύεται σε υγρή μορφή σε κυλίνδρους χάλυβα υψηλής πίεσης (με πίεση αποθήκευσης 15MPa),και ο πυροσβεστικός παράγοντας απελευθερώνεται γρήγορα μέσω του δικτύου αγωγών με την οδήγηση του αερίου (αζώτου), επιτυγχάνοντας αποτελεσματική πυρόσβεση.

2. Κατανομή
Κατά έντυπο αίτησης:
Σύστημα πλήρους πλημμύρας: Ρίχνει όλο τον κλειστό χώρο και είναι κατάλληλο για μη επανδρωμένα ή αραιοκατοικημένα μέρη όπως κέντρα δεδομένων και αρχεία.
Τοπικό σύστημα εφαρμογής: άμεση ψεκασμός για την προστασία συγκεκριμένων αντικειμένων (όπως μηχανικός εξοπλισμός, πολιτιστικά λείψανα), κατάλληλη για σενάρια όπως εργαστήρια ψεκασμού και μουσεία.
Κινητό σύστημα: Μεταφορτώσιμο σχεδιασμό, κατάλληλο για προσωρινή ή μικρής κλίμακας προστασία από πυρκαγιά (όπως στοιβάδες φόρτισης, ενσωματωμένα ντουλάπια).
Κατά δομή εγκατάστασης
Σύστημα ανεξάρτητο από μονάδα: Ένα σύνολο συσκευών αποθήκευσης προστατεύει μια ενιαία προστατευόμενη περιοχή, κατάλληλη για ανεξάρτητες ή υψηλού κινδύνου προστατευόμενες περιοχές.
Σύστημα συνδυασμένης διανομής: Οι κοινές συσκευές αποθήκευσης προστατεύουν πολλαπλές προστατευόμενες περιοχές και τα έξοδα μειώνονται με τη μετάβαση μέσω βαλβίδων επιλογής.
Κατά προστατευόμενο αντικείμενο:
Συνολική πλημμύρα: Συνολική προστασία του κλειστού χώρου, σχεδιαστική συγκέντρωση ≥34%.
Τοπική εφαρμογή: Ρίξτε απευθείας στο προστατευόμενο αντικείμενο, με χρόνο ψεκασμού ≥ 0,5 λεπτά.

ΙΙ. Αρχή λειτουργίας και σύνθεση των κατασκευαστικών στοιχείων
1. Αρχή λειτουργίας
Ανίχνευση πυρκαγιάς: Οι ανιχνευτές καπνού και θερμοκρασίας στην προστατευόμενη περιοχή εκπέμπουν σήματα κινδύνου πυρκαγιάς.
Επεξεργασία σήματος: Αφού ο ελεγκτής επιβεβαιώσει την πυρκαγιά, ξεκινά ένα πρόγραμμα καθυστέρησης (20 έως 30 δευτερόλεπτα) για να υπενθυμίσει στους ανθρώπους να εκκενώσουν.
Απελευθέρωση αερίου κίνησης: Μετά την λήξη της καθυστέρησης, η ομάδα κυλίνδρων αερίου κίνησης (αζώτου) απελευθερώνει αέριο υψηλής πίεσης.
Αποδέσμευση πυροσβεστικού: Το άζωτο ωθεί το υγρό διοξείδιο του άνθρακα να αποδεσμευθεί με μεγάλη ταχύτητα μέσω του δικτύου αγωγών προς την προστατευόμενη περιοχή.Η σβήσιση πυρκαγιάς επιτυγχάνεται μειώνοντας τη συγκέντρωση οξυγόνου (σε περίπου 12%) και απορροφώντας θερμότητα.
2Βασικά στοιχεία

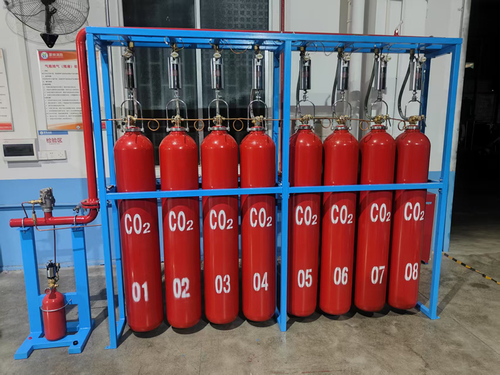

Αποθήκευση πυροσβεστικού
Κύλινδρο χάλυβα υψηλής πίεσης: Αποθηκεύει υγρό διοξείδιο του άνθρακα σε πίεση 15MPa, κατασκευασμένο από ανοξείδωτο χάλυβα 316L.
Βαλβίδα δοχείου: Ελέγχει την απελευθέρωση του πυροσβεστικού και είναι εξοπλισμένη με συσκευή μείωσης πίεσης (πίεση λειτουργίας: 19MPa±0,95MPa).
Συσκευή ανίχνευσης διαρροών: Παρακολουθεί την πίεση αποθήκευσης για να διασφαλίζει την ακεραιότητα του συστήματος.
Σύστημα δικτύου σωλήνων
Πολλαπλό: Συλλέγει το αέριο κίνησης και το διανέμει σε κάθε προστατευόμενη περιοχή.
Σωλήνας υψηλής πίεσης: Συνδέει τη φιάλη αερίου με τη συλλογή, κατασκευασμένη από ανοξείδωτο χάλυβα.
Βαλβίδα επιλογής (σύστημα συνδυασμένης διανομής): Εναλλάσσει την κατεύθυνση ροής του πυροσβεστικού για να εξασφαλίσει την κατεύθυνση εκκένωσης.
Σφουγγάρι: Ατομικεύει το πυροσβεστικό μέσο για να καλύπτει ομοιόμορφα την προστατευόμενη περιοχή ή το προστατευόμενο αντικείμενο.
Έλεγχος και οδήγηση
Σωληνωτική βαλβίδα: Λαμβάνει σήματα ελέγχου και ξεκινά την απελευθέρωση αερίου κίνησης.
Βαλβίδα ελέγχου διαδρομής αερίου: Αποτρέπει την ανάκαμψη του αερίου και εξασφαλίζει την μονοκατευθυντική ροή στο σύστημα.
Σηματοδότης πίεσης: Επιστρέφει την πίεση στον αγωγό για να επιβεβαιώσει την κατάσταση εκκένωσης του πυροσβεστικού.
Εναλλακτικές διατάξεις ασφαλείας
Συσκευή μείωσης πίεσης: Αποτρέπει την υπερπίεση του αγωγού, με πίεση λειτουργίας 15MPa±0,75MPa.
Αντιστατική γείωση: γείωση του συστήματος αγωγών με αντίσταση ≤ 1000Ω για την πρόληψη εκρήξεων που προκαλούνται από στατικό ηλεκτρισμό.

ΙΙΙ. Σενάρια εφαρμογής και ανάλυση της βιομηχανικής αλυσίδας
1. Εφαρμόσιμα σενάρια
Συνολικό σύστημα πλημμύρας
Κέντρο δεδομένων: Προστασία των δωματίων διακομιστών και πρόληψη ηλεκτρικών πυρκαγιών.
Αρχεία/Βιβλιοθήκες: Προστασία εγγράφων σε χαρτί και πρόληψη ζημιών από νερό.
Υποσταθμός ηλεκτρικής ενέργειας: Έλεγχος πυρκαγιάς σε τάφρο καλωδίων και σε διανομή.
Τοπικό σύστημα εφαρμογής
Βιομηχανικός εξοπλισμός: Προστασία των μηχανημάτων εργαλείων και των γραμμών βαφής για την πρόληψη της εξάπλωσης τοπικών πυρκαγιών.
Πολιτιστικά λείψανα/μουσεία: Προστασία με ακρίβεια πολύτιμων εκθεμάτων και αποφυγή πλήρους απελευθέρωσης.
Εργαστήριο χρωματισμού με ψεκασμό: Καταπολέμηση πυρκαγιών που προκαλούνται από εύφλεκτους υγρούς ατμούς και μείωση των διακοπών στην παραγωγή.
Κινητό σύστημα
Προσωρινές εγκαταστάσεις: Εκθέσεις, προσωρινές αποθήκες, ταχεία ανάπτυξη.
Σενάρια μικρής κλίμακας: συστοιχίες φόρτισης, ενσωματωμένα ντουλάπια, ευέλικτη προστασία.

IV. Προφυλάξεις ασφαλείας
Μέθοδος εκκίνησης:
Για τα συστήματα τοπικής εφαρμογής, μπορεί να μην απαιτείται αυτόματος έλεγχος.
Όταν κάποιος εισέρχεται, θα πρέπει να αλλάζει σε χειροκίνητη λειτουργία.
Ασφάλεια του προσωπικού
Ο χρόνος εκκένωσης δεν πρέπει να υπερβαίνει τα 30 δευτερόλεπτα και τοποθετείται δείκτης εκκένωσης στην είσοδο της προστατευόμενης περιοχής.
Στο υπόγειο προστατευόμενο χώρο εγκαταστάθηκαν μηχανικές συσκευές εξάτμισης για την αποτροπή της συσσώρευσης διοξειδίου του άνθρακα.
Περιβαλλοντικοί περιορισμοί
Αποφύγετε τη χρήση σε περιβάλλοντα κάτω από - 20°C ή πάνω από 100°C. Η σχεδιαζόμενη δοσολογία πρέπει να προσαρμόζεται.
Οι σωλήνες από ανοξείδωτο χάλυβα ή χαλκό θα πρέπει να χρησιμοποιούνται σε διαβρωτικά περιβάλλοντα και να επικαλύπτονται με αντιδιαβρωτικές επικάλυψεις.
Απαιτήσεις συντήρησης
Ελέγξτε τακτικά την πίεση των φιάλων αερίου και την αποτελεσματικότητα των συσκευών μείωσης πίεσης.
Διεξάγεται ετήσια προσομοίωση δοκιμών εκκίνησης για να εξασφαλίζεται η αξιοπιστία του συστήματος.

Σύνοψη
Το σύστημα πυρόσβεσης διοξειδίου του άνθρακα δικτύου σωλήνων υψηλής πίεσης, με τα βασικά πλεονεκτήματα της αποθήκευσης υψηλής πίεσης και της ταχείας εκκένωσης,χρησιμοποιείται ευρέως σε σενάρια όπως κέντρα δεδομένων και βιομηχανικές εγκαταστάσειςΟ σχεδιασμός του πρέπει να ακολουθεί αυστηρά τον "Κώδικα σχεδιασμού των συστημάτων πυρόσβεσης με διοξείδιο του άνθρακα" και τον "Γενικό Κώδικα για τις εγκαταστάσεις πυροσβεστικής προστασίας".Η βιομηχανική αλυσίδα έχει σχετικά υψηλό βαθμό συγκέντρωσης και θα συνεχίσει να αναπτύσσεται στο μέλλον σύμφωνα με τις απαιτήσεις του ευφυούς ελέγχου και της προστασίας του περιβάλλοντος.Όταν οι χρήστες κάνουν μια επιλογή, πρέπει να δίνουν ιδιαίτερη προσοχή σε παραμέτρους όπως η πίεση αποθήκευσης, ο χρόνος εκφόρτισης και οι διατάξεις ασφαλείας,και να προσαρμόσετε το σχέδιο σε συνδυασμό με συγκεκριμένα σενάρια.
